VDI UHF-ECG

Manažment porúch rytmu

VDI UHF-ECG

Name: VDI UHF-ECG
Brand: VDI Technologies s. r. o.

Výrobca: VDI Technologies s. r. o. · Určené pre zdravotníckych pracovníkov

Ultravysokofrekvenčné EKG zobrazí komorovú elektrickú dyssynchróniu ako mapu – v ambulancii aj počas implantácie kardiostimulátora.

Vyžiadať dokumentáciu → Oficiálna stránka výrobcu

O produkte

VDI UHF-ECG sníma a analyzuje ultravysokofrekvenčné zložky EKG signálu (150 Hz až 1 kHz) prítomné v komplexe QRS. Z nich vypočíta mapu komorovej aktivácie a časové parametre, ktoré lekár interpretuje.

Systém tvorí akvizičná jednotka VDIAQ a softvér VDI Vision. Výrobcom je VDI Technologies s. r. o. so sídlom v Brne. Operatíva ho dodáva na slovenské pracoviská.

Ako to funguje

Akvizičná jednotka VDIAQ napájaná batériou prijíma analógový signál z EKG elektród, prevedie ho na digitálny dátový tok a optickým káblom ho posiela do počítača. Softvér VDI Vision tok spracuje a vypočíta výsledky. Spolu s mapou UHF-ECG sa zobrazuje bežné 12-zvodové alebo 14-zvodové nízkofrekvenčné EKG a časové parametre.

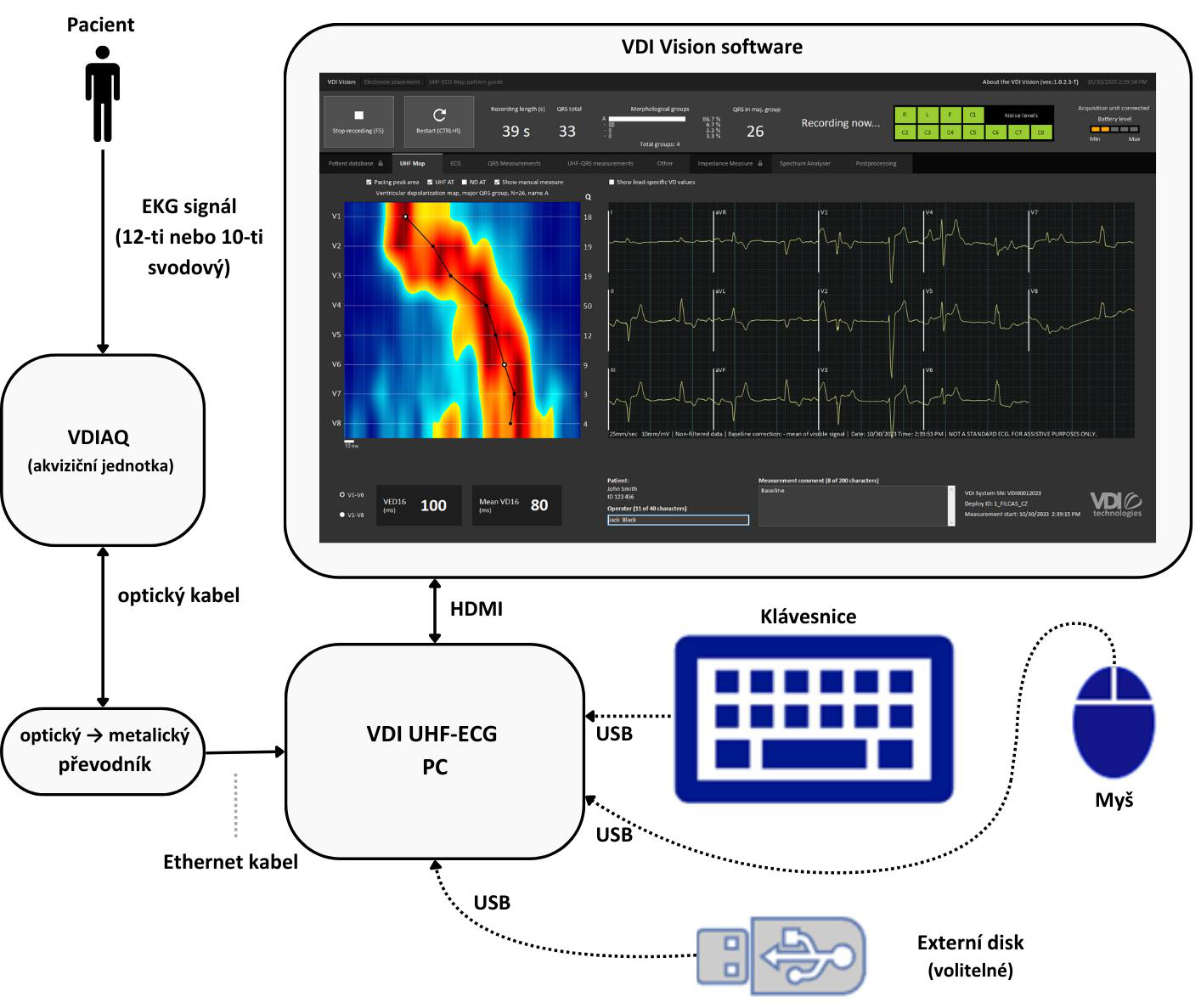

Bloková schéma VDI UHF-ECG

Zdroj: Návod na použitie VDI UHF-ECG, SK, revízia č. 3, 24. 10. 2025

Určený účel

Záznam pokojového EKG v ambulantnej starostlivosti alebo počas implantácie kardiostimulátora na operačných sálach.

Zariadenie je určené na diagnostiku elektrickej komorovej dyssynchrónie mimo chirurgického zákroku aj počas neho. Analyzujú sa vysokofrekvenčné zložky prítomné v komplexe QRS (UHF-QRS); zariadenie poskytuje mapu týchto zložiek a hodnoty aktivačného času, ktoré môže lekár interpretovať.

Indikácie na použitie

Vizualizácia a meranie komorovej dyssynchrónie z hrudných zvodov. Komorová dyssynchrónia postihuje pacientov, ktorí majú:

✓zlyhanie srdca
✓kardiomyopatia
✓blok ľavého ramienka (LBBB)
✓blok pravého ramienka (RBBB)
✓intraventrikulárny defekt vedenia (IVCD)

Indikované na použitie pri interpretácii EKG u pacientov vo veku 18 rokov a starších ako dodatočný doplnok k prvotnej prezentácii pacienta.

Zdroj: Návod na použitie VDI UHF-ECG, SK, revízia č. 3, 24. 10. 2025

Čo systém meria

VED16 / VED18Elektrické komorové oneskorenie – vzdialenosť medzi najskorším a posledným časom UHF aktivácie vo zvodoch V1–V6, resp. V1–V8, v milisekundách.

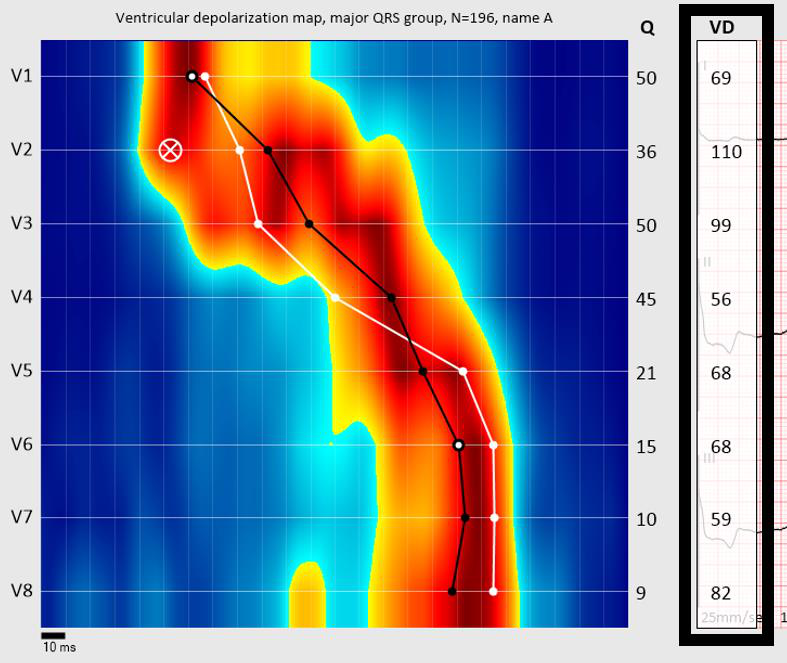

Mean VD16 / VD18Priemerné trvanie lokálnej aktivácie. Odráža priemernú rýchlosť šírenia depolarizačnej vlny – čím menšia hodnota, tým rýchlejšie sa vlna šíri.

Zdroj: Návod na použitie VDI UHF-ECG, SK, revízia č. 3, 24. 10. 2025

Technické údaje

Počet meraných kanálov11

Presnosť± 2 ms

Vzorkovacia frekvencia5 208,3 Hz (interná 31 250 Hz)

Šírka frekvenčného pásma0,06 – 2 000 Hz (−3 dB)

Rozlíšenie prevodníka24 bitov, 4,1 nV

Vstupná impedanciacca 100 MΩ, 50 pF

Pripojenie k počítačuoptický kábel

Napájanieinterná lítium-iónová batéria

Rozmery jednotky VDIAQ150 × 150 × 45 mm

Príložná časťtyp CF, odolná defibrilácii

Zdroj: Návod na použitie VDI UHF-ECG, SK, revízia č. 3, 24. 10. 2025

Údaje uvádzané výrobcom

10 000+

zaznamenaných UHF-ECG prípadov, na ktorých bol softvér validovaný

30+

výskumných centier v ôsmich krajinách

2025

rok získania značky CE

Zdroj: vdimaging.com
